Los temas de la escuela... (Equipo 6)

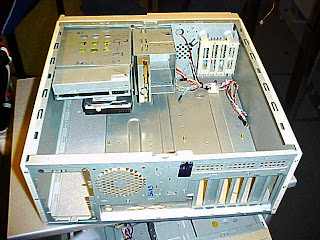

GABINETES

En informática, las carcasas, torres, gabinetes, cajas o chasis de computadora u ordenador, son el armazón del equipo que contiene los componentes del ordenador, normalmente construidos de acero, plástico o aluminio. También podemos encontrarlas de otros materiales como madera o polimetilmetacrilato para cajas de diseño. A menudo de metal electrogalvanizado. Su función es la de proteger los componentes del computador.



TAMAÑOS DE GABINETES

El tamaño de las carcasas viene dado por el factor de forma de la placa base. Sin embargo el factor de forma solo especifica el tamaño interno de la caja.


-Barebone: Gabinetes de pequeño tamaño cuya función principal es la de ocupar menor espacio y crea un diseño más agradable. Son útiles para personas que quieran dar buena impresión como una persona que tenga un despacho en el que reciba a mucha gente. Los barebone tienen el problema de que la expansión es complicada debido a que admite pocos (o ningún) dispositivos. Otro punto en contra es el calentamiento al ser de tamaño reducido aunque para una persona que no exija mucho trabajo al ordenador puede estar bien. Este tipo de cajas tienen muchos puertos USB para compensar la falta de dispositivos, como una disquetera (ya obsoleta), para poder conectar dispositivos externos como un disco USB o una memoria.


Minitorre: Dispone de una o dos bahías de 5 ¼ y dos o tres bahías de 3 ½. Dependiendo de la placa base se pueden colocar bastantes tarjetas. No suelen tener problema con los USB y se venden bastantes modelos de este tipo de torre ya que es pequeña y a su vez hace las paces con la expansión. Su calentamiento es normal y no tiene el problema de los barebone.


Sobremesa: No se diferencian mucho de las minitorres, a excepción de que en lugar de estar en vertical se colocan en horizontal sobre el escritorio. Antes se usaban mucho, pero ahora están cada vez más en desuso. Se solía colocar sobre ella el monitor.


Mediatorre o semitorre: La diferencia de ésta es que aumenta su tamaño para poder colocar más dispositivos. Normalmente son de 4 bahías de 5 ¼ y 4 de 3 ½ y un gran número de huecos para poder colocar tarjetas y demás aunque esto depende siempre de la placa base.


Torre: Es el más grande. Puedes colocar una gran cantidad de dispositivos y es usado cuando se precisa una gran cantidad de dispositivos.


Servidor: Suelen ser gabinetes más anchos que los otros y de una estética inexistente debido a que van destinadas a lugares en los que no hay mucho tránsito de clientes como es un centro de procesamiento de datos. Su diseño está basado en la eficiencia donde los periféricos no es la mayor prioridad sino el rendimiento y la ventilación. Suelen tener más de una fuente de alimentación de extracción en caliente para que no se caiga el servidor en el caso de que se estropee una de las dos y normalmente están conectados a un SAI que protege a los equipos de los picos de tensión y consigue que en caso de caída de la red eléctrica el servidor siga funcionando por un tiempo limitado.


Rack: Son otro tipo de servidores. Normalmente están dedicados y tienen una potencia superior que cualquier otro ordenador. Los servidores rack se atornillan a un mueble que tiene una medida especial: la "U". Una "U" es el ancho de una ranura del mueble. Este tipo de servidores suele colocarse en salas climatizadas debido a la temperatura que alcanza.


Modding: El modding es un tipo de gabinete que es totalmente estético incluso se podría decir en algunos casos que son poco funcionales. Normalmente este tipo de gabinetes lleva incorporado un montón de luces de neón, ventiladores, dibujos y colores extraños pero también los hay con formas extravagantes que hacen que muchas veces sea difícil la expansión (como una torre en forma de pirámide en la que colocar componentes se complica.


Portátiles: Son equipos ya definidos. Poco se puede hacer para expandirlos y suelen calentarse mucho si son muy exigidos. El tamaño suele depender del monitor que trae incorporado y con los tiempos son cada vez más finos. Su utilidad se basa en que tenemos todo el equipo integrado en el gabinete: Teclado, monitor, y mouse, y por lo tanto lo hacen portátil.

FUENTE DE PODER

La fuente de poder, fuente de alimentación o fuente de energía es el dispositivo que provee la electricidad con que se alimenta una computadora u ordenador. Por lo general, en las computadoras de escritorio (PC), la fuente de poder se ubica en la parte de atrás del gabinete, junto a un ventilador que evita su recalentamiento.

La fuente de poder es una fuente eléctrica, un artefacto activo que puede proporcionar corriente eléctrica gracias a la generación de una diferencia de potencial entre sus bornes. Se diseña a partir de una fuente ideal, que es un concepto utilizado en la teoría de circuitos para analizar el comportamiento de los componentes electrónicos y los circuitos reales.

La fuente de alimentación se encarga de convertir la tensión alterna de la red industrial en una tensión casi continua. Para esto consta de un rectificador, fusibles y otros componentes que le permiten recibir la electricidad, regularla, filtrarla y adaptarla a las necesidades de la computadora.

PUERTOS DE COMUNICACIÓN

Los puertos de comunicación son herramientas que permiten manejar e intercambiar datos entre un computador (generalmente están integrados en las tarjetas madres) y sus diferentes periféricos, o entre dos computadores.

Hoy en día las computadoras han avanzado bastante desde que se invento la primera, y con ellas han avanzado los dispositivos de almacenamiento. Debido al avance tecnológico se crearon puertos que sirven para recibir y enviar datos de la computadora a periféricos que estén conectados a ella, estos se llaman puertos de comunicación y actualmente se conoce una gran gama de ellos.

En el siguiente trabajo se estudiaran los siguientes dispositivos: puertos PS/2, RCA, PARALELO, SERIAL, USB, VGA y otros.

EN SERIE:

Cada dato se envía en un bit. En el mercado pueden encontrarse puertos de serie de 9 y 25 pins, que se emplean para conectar el ratón y el módem.

PARALELOS

Transfieren 8 bits cada vez y pueden ser mono o bidireccionales, y están disponibles en el formato 25 pins. Normalmente a éste se adaptan las impresoras.

USB

Estos pueden encontrarse en casi todos los ordenadores más actuales, incluso en los portátiles. Este es un tipo especial de puerto en serie, de alta velocidad y es prácticamente universal: a un sólo puerto pueden adherirse hasta 127 dispositivos (ratón, módem, impresora, escáner, teclado, etc.)

RJ-11

Es un conector utilizado por lo general en los sistemas telefónicos y es el que se utiliza para conectar el MODEM a la línea telefónica de manera que las computadoras puedan tener acceso a Internet.



RJ-45

Es una interfaz física utilizada comúnmente en las redes de computadoras, sus siglas corresponden a "Clavija Registrada", que a su vez es parte del código de regulaciones de Estados Unidos.

VGA

El puerto VGA es el puerto estandarizado para conexión del monitor a la PC.

Los puertos son una parte esencial de la computadora ya que sin ellos no se daría el intercambio de datos o información entre una computadora y sus periféricos o entre una computadora y otra.



Los temas de la escuela... (Equipo 5)

MEMORIA RAM

La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde a computadora guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada.

Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente
Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos.

MEMORIA SDRAM

Synchronous Dynamic Random Access Memory (SDRAM) es una memoria dinámica de acceso aleatorio DRAM que tiene una interfaz síncrona. Tradicionalmente, la memoria dinámica de acceso aleatorio DRAM tiene una interfaz asíncrona, lo que significa que el cambio de estado de la memoria tarda un cierto tiempo, dado por las características de la memoria, desde que cambian sus entradas. En cambio, en las SDRAM el cambio de estado tiene lugar en el momento señalado por una señal de reloj y, por lo tanto, está sincronizada con el bus de sistema del ordenador. El reloj también permite controlar una máquina de estados finitos interna que controla la función de "pipeline" de las instrucciones de entrada. Esto permite que el chip tenga un patrón de operación más complejo que la DRAM asíncrona, que no tiene una interfaz de sincronización.

MEMORIA DDR

(Double Data Rate) significa doble tasa de transferencia de datos en español. Son módulos de memoria RAM compuestos por memorias sincrónicas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 GiB(1 073 741 824 bytes).
Son compatibles con los procesadores de Intel Pentium 4 que disponen de un Front Side Bus (FSB) de 64 bits de datos y frecuencias de reloj internas que van desde los 200 a los 400 MHz.

MEMORIA DDR2

DDR2 es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la DRAM.

Un módulo DDR2 de 1 GB con disipador

Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega 800 MHz nominales). Este sistema funciona debido a que dentro de las memorias hay un pequeño buffer que es el que guarda la información para luego transmitirla fuera del módulo de memoria, este buffer en el caso de la DDR convencional trabajaba tomando los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia final. En las DDR2, el buffer almacena 4 bits para luego enviarlos, lo que a su vez redobla la frecuencia nominal sin necesidad de aumentar la frecuencia real de los módulos de memoria.

MEMORIA DDR3

DDR3 es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la SDRAM.

El principal beneficio de instalar DDR3 es la habilidad de hacer transferencias de datos más rápido, lo que permite obtener velocidades de transferencia y velocidades de bus más altas que las versiones DDR2 anteriores. Sin embargo, no hay una reducción en la latencia, la cual es proporcionalmente más alta. Además la DDR3 permite usar integrados de 512 MB a 8 GB, siendo posible fabricar módulos de hasta 16 GiB. También proporciona significativas mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo.

Se prevé que la tecnología DDR3 puede ser dos veces más rápida que la DDR2 y el alto ancho de banda que promete ofrecer DDR3 es la mejor opción para la combinación de un sistema con procesadores dual-core, quad-core y hexaCore (2, 4 y 6 núcleos por microprocesador). Las tensiones más bajas del DDR3 (1,5 V frente 1,8 V de DDR2) ofrecen una solución térmica y energética más eficaces.

MEMORIA SIMM

Single In-line Memory Module, es un formato para módulos de memoria RAM que consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM. Estos módulos se inserta en zócalos sobre laplaca base. Los contactos en ambas caras están interconectados, esta es la mayor diferencia respecto de sus sucesores losDIMMs. Fueron muy populares desde principios de los 80 hasta finales de los 90, el formato fue estandarizado por JEDEC bajo el número JESD-21C.

MEMORIA DIMM

Son las siglas de «Dual In-line Memory Module» y que podemos traducir comoMódulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contienechips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.
Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentiumdominaron el mercado.
Un DIMM puede comunicarse con el PC a 64 bits (y algunos a 72 bits) en vez de los 32 bits de los SIMM.

Funciona a una frecuencia de 133 MHz cada una.

Los módulos en formato DIMM (Módulo de Memoria en Línea Doble),al ser memorias de 64 bits, lo cual explica por qué no necesitan emparejamiento. Los módulos DIMM poseen chips de memoria en ambos lados de la placa de circuito impresa, y poseen a la vez, 84 contactos de cada lado, lo cual suma un total de 168 contactos. Además de ser de mayores dimensiones que los módulos SIMM (130x25mm), estos módulos poseen una segunda muesca que evita confusiones.

Cabe observar que los conectores DIMM han sido mejorados para facilitar su inserción, gracias a las palancas ubicadas a ambos lados de cada conector.
También existen módulos más pequeños, conocidos como SO DIMM (DIMM de contorno pequeño), diseñados para ordenadores portátiles. Los módulos SO DIMM sólo cuentan con 144 contactos en el caso de las memorias de 64 bits, y con 77 contactos en el caso de las memorias de 32 bits.

MEMORIA RIMM

Acrónimo de Rambus Inline Memory Module(Módulo de Memoria en Línea Rambus), designa a los módulos de memoria RAM que utilizan una tecnología denominada RDRAM, desarrollada por Rambus Inc. a mediados de los años 1990 con el fin de introducir un módulo de memoria con niveles de rendimiento muy superiores a los módulos de memoria SDRAM de 100 MHz y 133 MHz disponibles en aquellos años.

Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas frecuencias de trabajo requieren de difusores de calor consistentes en una placa metálica que recubre los chips del módulo. Se basan en un bus de datos de 16 bits y están disponibles en velocidades de 300MHz (PC-600), 356 Mhz (PC-700), 400 MHz (PC-800) y 533 Mhz (PC-1066) que por su pobre bus de 16 bits tenía un rendimiento 4 veces menor que la DDR. La RIMM de 533MHz tiene un rendimiento similar al de un módulo DDR133, a pesar de que sus latencias son 10 veces peores que la DDR.



Las memorias SO-DIMM (Small Outline DIMM) consisten en una versión compacta de los módulos DIMMconvencionales. Debido a su tamaño tan compacto, estos módulos de memoria suelen emplearse en computadores portátiles, PDAs y notebooks, aunque han comenzado a sustituir a los SIMM/DIMM en impresoras de gama alta y tamaño reducido y en equipos con placa baseminiatura Mini-ITX).

Los módulos SO-DIMM tienen 100, 144 ó 200 pines. Los de 100 pines soportan transferencias de datos de 32 bits, mientras que los de 144 y 200 lo hacen a 64 bits. Estas últimas se comparan con los DIMM de 168 pines (que también realizan transferencias de 64 bits). A simple vista se diferencian porque las de 100 tienen 2 hendiduras guía, las de 144 una sola hendidura casi en el centro y las de 200 una hendidura parecida a la de 144 pero más desplazada hacia un extremo.

MEMORIA SO-DIMM

Las memorias SO-DIMM (Small Outline DIMM) consisten en una versión compacta de los módulos DIMM convencionales. Debido a su tamaño tan compacto, estos módulos de memoria suelen emplearse en computadores portátiles, PDAs y notebooks, aunque han comenzado a sustituir a los SIMM/DIMM en impresoras de gama alta y tamaño reducido y en equipos con placa base miniatura Mini-ITX).

Los módulos SO-DIMM tienen 100, 144 ó 200 pines. Los de 100 pines soportan transferencias de datos de 32 bits, mientras que los de 144 y 200 lo hacen a 64 bits. Estas últimas se comparan con los DIMM de 168 pines (que también realizan transferencias de 64 bits). A simple vista se diferencian porque las de 100 tienen 2 hendiduras guía, las de 144 una sola hendidura casi en el centro y las de 200 una hendidura parecida a la de 144 pero más desplazada hacia un extremo.

Los SO-DIMM tienen más o menos las mismas características en voltaje y potencia que las DIMM corrientes, utilizando además los mismos avances en la tecnología de memorias (por ejemplo existen DIMM y SO-DIMM con memoria PC2-5300 (DDR2.533/667) con capacidades de hasta 2 GB y Latencia CAS (de 2.0, 2.5 y 3.0).



Los temas de la escuela... (Equipo 4)

CONECTORES

Son los conectores utilizados para facilitar la entrada y salida en serie y en paralelo. El número que aparece detrás de las iniciales DB, (acrónimo de Data Bus "Bus de Datos"), indica el número de líneas "cables" dentro del conector. Por ejemplo, un conector DB-9 acepta hasta nueve líneas separadas, cada una de las cuales puede conectarse a una clavija del conector. No todas las clavijas (en especial en los conectores grandes) tienen asignada una función, por lo que suelen no utilizarse. Los conectores de bus de datos más comunes son el DB-9, DB-15, DB-19, DB-25, DB-37 y DB-50.

CONECTOR IDE

El interfaz ATA (Advanced Technology Attachment) o P-ATA, originalmente conocido como IDE (Integrated device Electronics), es un estándar de interfaz para la conexión de los dispositivos de almacenamiento masivo de datos y las unidades ópticas que utiliza el estándar derivado de ATA y el estándar ATAPI.

CONECTOR FDD

Floppy Disk Drive, FDD en inglés Las disqueteras son los periféricos con los que se accede a ese tipo de unidades de almacenamiento.

Los primeros disquetes utilizado en la informática eran de 8 pulgadas de diámetro (unos 20 centímetros) y podía almacenar una pequeña cantidad de datos comparados con lo que sacaron mas adelante las disqueteras y disquetes de 5¼ pulgadas. Estas utilizaba la misma tecnología de base y se llegaron a fabricar en varias versiones, siendo las más populares las de Doble Cara/Doble Densidad DS/DD, con una capacidad de 360 KBytes. En este formato el tamaño máximo que llegó a fabricarse fue el de alta densidad HD, con una capacidad de 1,2MBytes.



Luego aparecieron las disqueteras de 3½ pulgadas y sus disquetes de 2 modelos: Los de baja densidad, con una capacidad de 720KBytes y los alta densidad de 1,44MBytes. La única diferencia física es que los de 720KBytes lleva un agujero en la parte trasera del disco y el de 1,44MBytes lleva 2 agujeros en el disco.

CONECTOR SERIAL ATA Ó SATA

Serial ATA o SATA (acrónimo de Serial Advanced Technology Attachment) es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, lectores y regrabadores de CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades al instante, es decir, insertar el dispositivo sin tener que apagar el ordenador o que sufra un cortocircuito como con los viejos Molex.

Actualmente es una interfaz aceptada y estandarizada en las placas base de PC. La Organización Internacional Serial ATA (SATA-IO) es el grupo responsable de desarrollar, de manejar y de conducir la adopción de especificaciones estandarizadas de Serial ATA. Los usuarios de la interfaz SATA se benefician de mejores velocidades, dispositivos de almacenamientos actualizables de manera más simple y configuración más sencilla. El objetivo de SATA-IO es conducir a la industria a la adopción de SATA definiendo, desarrollando y exponiendo las especificaciones estándar para la interfaz SATA.

CONECTOR ATX

El estándar ATX (Advanced Technology Extended) se desarrolló como una evolución del factor de forma de Baby-AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema. Este fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 y actualizadas varias veces desde esa época, la versión más reciente es la 2.2 publicada en 2004.

Una placa ATX tiene un tamaño de 305 mm x 244 mm (12" x 9.6"). Esto permite que en algunas cajas ATX quepan también placas Boza microATX.

Otra de las características de las placas ATX son el tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de conexión y evitan errores como con las fuentes AT y otro conector adicional llamado P4, de 4 contactos. También poseen un sistema de desconexión por software.

CONECTOR AT

AT: uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.
1995 ATX 305 × 244 mm (Intel)
MicroATX: 244 × 244 mm
FlexATX: 229 × 191 mm
MiniATX: 284 × 208 mm



Los temas de la escuela... (Equipo 3)

BIOS

El BIOS es un software que localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la memoria RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona una salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque. El BIOS usualmente está escrito en lenguaje ensamblador. El primer uso del término "BIOS" se dio en el sistema operativo CP/M, y describe la parte de CP/M que se ejecutaba durante el arranque y que iba unida directamente al hardware (las máquinas de CP/M usualmente tenían un simple cargador arrancable en la memoria de sólo lectura, y nada más). La mayoría de las versiones de MS-DOS tienen un archivo llamado "IBMBIO.COM" o "IO.SYS" que es análogo al BIOS de CP/M.

El BIOS es un sistema básico de entrada/salida que normalmente pasa inadvertido para el usuario final de computadoras. Se encarga de encontrar el sistema operativo y cargarlo en la memoria RAM. Posee un componente de hardware y otro de software; este último brinda una interfaz generalmente de texto que permite configurar varias opciones del hardware instalado en el PC, como por ejemplo el reloj, o desde qué dispositivos de almacenamiento iniciará el sistema operativo.

CIRCUITO INTEGRADO

Circuito integrado auxiliar o chipset es el conjunto de circuitos integrados diseñados con base a la arquitectura de un procesador (en algunos casos diseñados como parte integral de esa arquitectura), permitiendo que ese tipo de procesadores funcionen en una placa base. Sirven de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc.

Las placas base modernas suelen incluir dos integrados, denominados Norte y Sur, y suelen ser los circuitos integrados más grandes después del microprocesador.

El chipset determina muchas de las características de una placa base y por lo general la referencia de la misma está relacionada con la del chipset.

PUENTE NORTE

El Northbridge (traducido como: "puente norte" en español) es el circuito integrado más importante del conjunto de chips (Chipset) que constituye el corazón de la placa madre. Recibe el nombre por situarse en la parte superior de las placas madres con formato ATX y por tanto no es un término utilizado antes de la aparición de este formato para ordenadores de sobremesa. También es conocido como MCH (concentrador controlador de memoria) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico.

Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-Express, memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express. De esa forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los principales componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeo AGP o PCI Express. Generalmente, las grandes innovaciones tecnológicas, como el soporte de memoria DDR o nuevos FSB, se implementan en este chip. Es decir, el soporte que tenga una placa madre para determinado tipo de microprocesadores, memorias RAM o placas AGP estará limitado por las capacidades del Northbridge de que disponga.

PUENTE SUR

El puente sur (en inglés southbridge) es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la placa base. El puente sur no está conectado a la unidad central de procesamiento, sino que se comunica con ella indirectamente a través del puente norte.

La funcionalidad encontrada en los puentes sur actuales incluye soporte para:
Peripheral Component Interconnect
Bus ISA
Bus SPI
System Management Bus
Controlador para el acceso directo a memoria
Controlador de Interrupcciones
Controlador para Integrated Drive Electronics (SATA o PATA)
Puente LPC
Reloj en Tiempo Real - Real Time Clock
Administración de potencia eléctrica APM y ACPI
BIOS
Interfaz de sonido AC97 o HD Audio.


Adicionalmente el southbridge puede incluir soporte para Ethernet, RAID, USB y Codec de Audio. El southbridge algunas veces incluye soporte para el teclado, el ratón y los puertos seriales, sin embargo, aún en el 2007 las computadoras personales gestionaban esos recursos por medio de otro dispositivo conocido como Super I/O. VER IMAGEN DEL NOSRTHBRIDGE.

CHIP DE VIDEO

Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor. Las tarjetas gráficas más comunes son las disponibles para las computadoras compatibles con la IBM PC, debido a la enorme popularidad de éstas, pero otras arquitecturas también hacen uso de este tipo de dispositivos.



Es habitual que se utilice el mismo término tanto a las habituales tarjetas dedicadas y separadas como a las GPU integradas en la placa base. Algunas tarjetas gráficas han ofrecido funcionalidades añadidas como captura de vídeo, sintonización de TV, decodificación MPEG-2 y MPEG-4 o incluso conectores Firewire, de ratón, lápiz óptico o joystick.

PILA O STACK

La Pila o Stack de la computadora es propiamente la memoria de la que dispone. Es una estructura de datos de LIFO (Last In, First Out).

Para fines practicos se podría ver propiamente como un arreglo donde se va introduciendo los datos y de ahi alimenta a los programas que corres en tu maquina.

Una pila (stack en inglés) es una lista ordinal o estructura de datos en la que el modo de acceso a sus elementos es de tipo LIFO (del inglés Last In First Out, último en entrar, primero en salir) que permite almacenar y recuperar datos. Esta estructura se aplica en multitud de ocasiones en el área de informática debido a su simplicidad y ordenación implícita de la propia estructura.

Para el manejo de los datos se cuenta con dos operaciones básicas: apilar (push), que coloca un objeto en la pila, y su operación inversa, retirar (o desapilar, pop), que retira el último elemento apilado.

En cada momento sólo se tiene acceso a la parte superior de la pila, es decir, al último objeto apilado (denominado TOS, Top of Stack en inglés). La operación retirar permite la obtención de este elemento, que es retirado de la pila permitiendo el acceso al siguiente (apilado con anterioridad), que pasa a ser el nuevo TOS.

Por analogía con objetos cotidianos, una operación apilar equivaldría a colocar un plato sobre una pila de platos, y una operación retirar a retirarlo.

Los temas de la escuela... (Equipo 2)

RANURAS Ó SLOTS

Un slot (también llamado slot de expansión o ranura de expansión) es un puerto (puerto de expansión) que permite conectar a la placa base una tarjeta adaptadora adicional la cual suele realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc. En las tarjetas madre LPX los slots de expansión no se encuentran sobre la placa sino en un conector especial denominado RISER CARD.


Ranura, en español. Se trata de cada uno de los alojamientos que tiene la placa madre en los que se insertan las tarjetas de expansión. Todas estas ranuras están conectadas entre sí y un ordenador personal tiene generalmente ocho, aunque puede llegar a doce.

RANURA ISA

El slot ISA fue reemplazado desde el año 2000 por el slot PCI. Los componentes diseñados para el slot ISA eran muy grandes y fueron de los primeros slots en usarse en los ordenadores personales. Hoy en día no se fabrican slots ISA. Los puertos ISA son ranuras de expansión actualmente en desuso, se incluyeron estos puertos hasta los primeros modelos del Pentium III. NOTA: El slot ISA (Industry Standard Arquitecture) es un tipo de slot o ranura de expansión de 16 Bits capaz de ofrecer hasta 16 MB/s a 8 MHz.

RANURA EISA

En 1988 nace el nuevo estándar EISA (Extended Industry Standard Architecture), patrocinado por el llamado Grupo de los nueve (AST, Compaq, Epson, Hewlett-Packard, NEC Corporation, Olivetti, Tandy, Wyse y Zenith), montadores de ordenadores clónicos, y en parte forzados por el desarrollo por parte de la gran gigante (al menos en aquella época) IBM, que desarrolla en 1987 el slot MCA (Micro Channel Architecture) para sus propias máquinas.
Las diferencias más apreciables con respecto al bus ISA AT son:

- Direcciones de memoria de 32 bits para CPU, DMA, y dispositivos de bus master.
- Protocolo de transmisión síncrona para transferencias de alta velocidad.
- Traducción automática de ciclos de bus entre maestros y esclavos EISA e ISA.
- Soporte de controladores de periféricos maestros inteligentes.
- 33 MB/s de velocidad de transferencia para buses maestros y dispositivos DMA.
- Interrupciones compartidas.
- Configuración automática del sistema y las tarjetas de expansión (el conocido P&P).

Los slot EISA tuvieron una vida bastante breve, ya que pronto fueron sustituidos por los nuevos estándares VESA y PCI.

RANURA CNR

CNR del inglés Communication and Network Riser.

Se trata de una ranura de expansión en la placa madre para dispositivos de comunicaciones como modems, tarjetas Lan o USB. Fue introducido en Febrero del 2000 por Intel en sus placas para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intel.


Adolecía de los mismos problemas de recursos de los dispositivos diseñados para ranura AMR. Actualmente no se incluye en las placas.

RANURA PCI EXPRESS

PCI-Express (anteriormente conocido por las siglas 3GIO, 3rd Generation I/O) es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband.

PCI-Express no tiene que ver nada con PCI-X, son totalmente diferentes. PCI-X es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión.

PCI-Express está pensado para ser usado sólo como bus local. Debido a que se basa en el bus PCI, las tarjetas actuales pueden ser reconvertidas a PCI-Express cambiando solamente la capa física. La velocidad superior del PCI-Express permitirá reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de Intel es tener un solo controlador PCI-Express comunicándose con todos los dispositivos, en vez de con el actual sistema de puente norte y puente sur.

PCI-Express no es todavía suficientemente rápido para ser usado como bus de memoria. Esto es una desventaja que no tiene el sistema similar HyperTransport, que también puede tener este uso. Además no ofrece la flexibilidad del sistema InfiniBand, que tiene rendimiento similar, y además puede ser usado como bus interno externo.


PCI-Express en 2006 es percibido como un estándar de las placas base para PC, especialmente en tarjetas gráficas. Fabricantes como ATI Technologies y Nvidia entre cuentan ya en su catálogo con tarjetas graficas en PCI-Express.

RANURA AGP

Al puerto AGP se conecta la tarjeta de video y se usa únicamente para tarjetas aceleradoras 3D en ordenadores muy potentes y accecibles; está siendo reemplazado por el slot PCIExpress que es más potente. AGP quiere decir Advanced Graphics Port (Puerto de gráficos avanzados).

Los temas de la escuela... (Equipo 1)

TARJETA MADRE

La tarjeta madre es el componente más importante de un computador, ya que en él se integran y coordinan todos los demás elementos que permiten su adecuado funcionamiento. De este modo, una tarjeta madre se comporta como aquel dispositivo que opera como la plataforma o circuito principal de una computadora.

La tremenda importancia que posee una tarjeta madre radica en que, en su interior, se albergan todos los conectores que se necesitan para cobijar a las demás tarjetas del computador.


De esta manera, una tarjeta madre cuenta con los conectores del procesador, de la memoria RAM, del Bios, asi como también, de las puertas en serie y las puertas en paralelo. En este importante tablero es posible encontrar también los conectores que permiten la expansión de la memoria y los controles que administran el buen funcionar de los denominados accesorios periféricos básicos, tales como la pantalla, el teclado y el disco duro.

ZÓCALO

El zócalo es un sistema electromecánico de soporte y conexión eléctrica, instalado en la Tarjeta Mandre ó placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado.

En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en lasvideoconsolas.
Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo


El zócalo va soldado sobre la placa base de manera que tiene conexión eléctrica con los circuitos del circuito impreso. El procesador se monta de acuerdo a unos puntos de guía (borde de plástico, indicadores gráficos, pines o agujeros faltantes) de manera que cada pin o contacto quede alineado con el respectivo punto del zócalo. Alrededor del área del zócalo, se definen espacios libres, se instalan elementos de sujeción y agujeros, que permiten la instalación de dispositivos de disipación de calor, de manera que el procesador quede entre el zócalo y esos disipadores.


En los últimos años el número de pines ha aumentado de manera substancial debido al aumento en el consumo de energía y a la reducción de voltaje de operación. En los últimos 15 años, los procesadores han pasado de voltajes de 5 V a algo más de 1 V y de potencias de 20 vatios, a un promedio de 80 vatios.

En algunos casos a pesar de las diferencias entre unos zócalos y otros, por lo general existe retrocompatibilidad (las placas bases aceptan procesadores más antiguos). En algunos casos, si bien no existe compatibilidad mecánica y puede que tampoco de voltajes de alimentación, sí en las demás señales. En el mercado se encuentran adaptadores que permiten montar procesadores en placas con zócalos diferentes, de manera que se monta el procesador sobre el adaptador y éste a su vez sobre el zócalo.

Para trasmitir la misma potencia a un voltaje menor, deben llegar mas amperios al procesador lo que requiere conductores más anchos o su equivalente: mas pines dedicados a la alimentación. No es extraño encontrar procesadores que requieren de 80 a 120 amperios de corriente para funcionar cuando están a plena carga, lo que resulta en cientos de pines dedicados a la alimentación.

PROCESADOR

El microprocesador o simplemente procesador, es el circuito integrado central y más complejo de una computadora u ordenador; a modo de ilustración, se le suele asociar por analogía como el "cerebro" de una computadora.

El procesador es un circuito integrado constituido por millones de componentes electrónicos integrados. Constituye la unidad central de procesamiento (CPU) de un PC catalogado como microcomputador.

Desde el punto de vista funcional es, básicamente, el encargado de realizar toda operación aritmético-lógica, de control y de comunicación con el resto de los componentes integrados que conforman un PC, siguiendo el modelo base de Von Neumann. También es el principal encargado de ejecutar los programas, sean de usuario o de sistema; sólo ejecuta instrucciones programadas a muy bajo nivel, realizando operaciones elementales, básicamente, las aritméticas y lógicas, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria.

Desde el punto de vista lógico, singular y funcional, el microprocesador está compuesto básicamente por: varios registros, una unidad de control, una unidad aritmético-lógica, y dependiendo del procesador, puede contener una unidad en coma flotante.

El microprocesador ejecuta instrucciones almacenadas como números binarios organizados secuencialmente en la memoria principal. La ejecución de las instrucciones se puede realizar en varias fases:


1. PreFetch, pre lectura de la instrucción desde la memoria principal.
2. Fetch, envío de la instrucción al decodificador
3. Decodificación de la instrucción, es decir, determinar qué instrucción es y por tanto qué se debe hacer.
4. Lectura de operandos (si los hay).
5. Ejecución, lanzamiento de las máquinas de estado que llevan a cabo el procesamiento.
6. Escritura de los resultados en la memoria principal o en los registros.



Cada una de estas fases se realiza en uno o varios ciclos de CPU, dependiendo de la estructura del procesador, y concretamente de su grado de segmentación. La duración de estos ciclos viene determinada por la frecuencia de reloj, y nunca podrá ser inferior al tiempo requerido para realizar la tarea individual (realizada en un solo ciclo) de mayor coste temporal. El microprocesador se conecta a un circuito PLL, normalmente basado en un cristal de cuarzo capaz de generar pulsos a un ritmo constante, de modo que genera varios ciclos (o pulsos) en un segundo. Este reloj, en la actualidad, genera miles de MHz. Un microprocesador es un sistema abierto con el que puede construirse un computador con las características que se desee acoplándole los módulos necesarios.

...Y aquí algunos tipos de procesadores:

Pentium-75 ; 5x86-100 (Cyrix y AMD)
AMD 5x86-133
Pentium-90
AMD K5 P100
Pentium-100
Cyrix 686-100 (PR-120)
Pentium-120
Cyrix 686-120 (PR-133) ; AMD K5 P133
Pentium-133
Cyrix 686-133 (PR-150) ; AMD K5 P150
Pentium-150
Pentium-166
Cyrix 686-166 (PR-200)
Pentium-200
Cyrix 686MX (PR-200)
Pentium-166 MMX
Pentium-200 MMX
Cyrix 686MX (PR-233)
AMD K6-233
Pentium II-233
Cyrix 686MX (PR-266); AMD K6-266
Pentium II-266
Pentium II-300
Pentium II-333 (Deschutes)
Pentium II-350

Pentium II-400

MARCAS:

AMD
INTEL
FACHON
POWERPC
CYRIX ( ya no esta en el mercado)

DISIPADOR Ó VENTILADOR

Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento.

Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente.
Un disipador extrae el calor del componente que refrigera y lo evacúa al exterior, normalmente al aire. Para ello se necesita una buena conducción de calor a través del mismo, por lo que se suelen fabricar de aluminio por su ligereza, pero también de cobre, mejor conductor del calor, pero más pesado.

En el caso habitual, el disipador está en íntimo contacto con el dispositivo que refrigera, empleando grasa de silicona o láminas termoconductoras para asegurar una baja resistencia térmica entre el componente y el disipador. Para evacuar el calor al ambiente, se aumenta la superficie del disipador mediante aletas o varillas, cuyo diseño varía dependiendo de si existe circulación forzada del aire o sóloconvección natural.
El acabado suele ser negro para mejorar la radiación, pero muchas veces se deja el metal expuesto y únicamente se protege de la corrosión. El acabado no debe aumentar la resistencia térmica.
